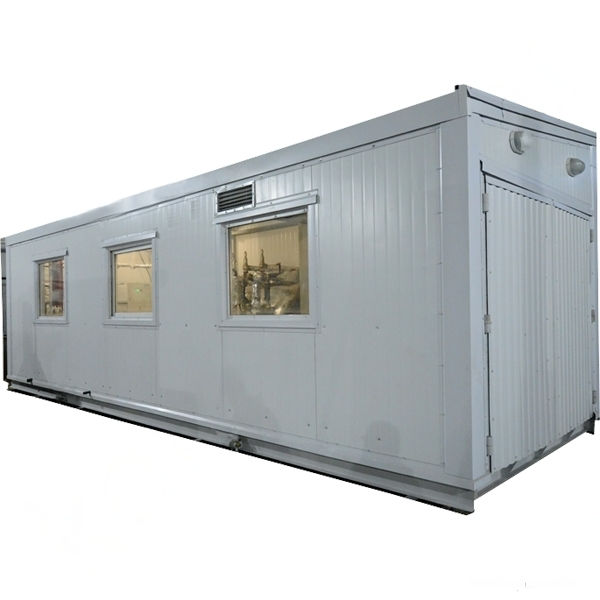

Блочно-модульные паровые котельные установки состоят из транспортабельных блоков максимальным размером 12*3,05*2,3(3,1) м и максимальной заводской готовностью с размещенным в нем технологическим и инженерным оборудованием, системой газоходов и дымовыми трубами.
Для обеспечения прохода и пространства между паровыми котлами и технологическим оборудованием и их обслуживания, согласно требованиям НД, между основными модулями с технологическим оборудованием могут устанавливаться модуля вставки размером 12*3,05*1 м.
Модули монтируются на железобетонный фундамент. Модули поставляются в полной заводской готовности. Транспортабельные блоки соединяются на месте монтажа в котельный зал. Дополнительно требуется произвести монтаж секций дымовых труб и наружных элементов вытяжной вентиляции и электропитания котельной.
Блоки котельной состоят из основания, каркаса (стойки, ферма) и панелей каркасной конструкции. Основания, панели и перегородки утеплены минераловатной плитой. В модулях установлены противопожарные двери и пластиковые окна и смонтирована противопожарная система.
Топливо для паровой котельной на газе 500 кг пара в час
Газообразное - природный газ, сжиженный углеводородный газ (СУГ), попутный нефтяной газ.
Параметры пара котельной
Блочно модульные паровые котельные установки различаются в зависимости от температуры вырабатываемого пара
- Пар давлением до 0,07 МПа и температурой 115 °С – паровые котельные с парогенератором КП;
- Пар давленем до 0,8 МПа и температурой 170 °С – паровые котельные с парогенератором Е.
Описание паровой котельной на газе
Блочно-модульные паровые котельные установки состоят из транспортабельных блоков максимальным размером 12*3,05*2,3(3,1) м и максимальной заводской готовностью с размещенным в нем технологическим и инженерным оборудованием, системой газоходов и дымовыми трубами.
Для обеспечения прохода и пространства между паровыми котлами и технологическим оборудованием и их обслуживания, согласно требованиям НД, между основными модулями с технологическим оборудованием могут устанавливаться модуля вставки размером 12*3,05*1 м.
Модули монтируются на железобетонный фундамент. Модули поставляются в полной заводской готовности. Транспортабельные блоки соединяются на месте монтажа в котельный зал. Дополнительно требуется произвести монтаж секций дымовых труб и наружных элементов вытяжной вентиляции и электропитания котельной.
Блоки котельной состоят из основания, каркаса (стойки, ферма) и панелей каркасной конструкции. Основания, панели и перегородки утеплены минераловатной плитой. В модулях установлены противопожарные двери и пластиковые окна и смонтирована противопожарная система.
Устройство и работа паровой котельной на газе 500 кг пара в час
Цикл выработки насыщенного пара осуществляется следующим образом:
- вода питательная поступает по трубопроводу из бака запаса через на один из насосов системы питания котлов;
- насосом вода подается в трубопровод системы питания котлов, из которого через электромагнитный (соленойдный) клапан подается в котел, где нагревается и преобразуется в пар;
- по паропроводу пар поступает в паровую магистраль;
- отбор проб пара осуществляется из паропровода;
- пар по паропроводу отбора подается к охладителю проб;
- отбор проб котловой воды осуществляется из продувочного трубопровода;
- котловая вода по трубопроводу отбора подается к охладителю проб.
В воду, поступающую на питание котлов из бака запаса воды, впрыскивается реагент для корректировки Ph и обескислороживания посредством двух водоподготовительных установок дозации реагента «Комплексон-6».
Расход пара, поступающего в паровую магистраль на технологические нужды, регулируется качественным методом за счет регулирования расхода топлива, подаваемого горелкой на горение. Регулирование производится через изменение настроек щита горелки и настройки паровой арматуры.
Для защиты котлов от превышения в них давления более рабочего давления (свыше 0,07 или 8,0 кг/см2) на паросборной камере котла установлены два предохранительных клапана.
Исходная вода для питания котла из хозяйственно питьевого водопровода через расходомер и ионообменную установку по первой ветке, и конденсатопровода по второй ветке подается в бак запаса воды. Исходная вода из хозяйственно-питьевого водопровода для охлаждения проб отбора проб пара и котловой воды подается к охладителю проб минуя ионообменную установку. Для мойки полов в котельном зале, а также для подвода к сантехническому оборудованию осуществляется отбор воды из хозяйственно питьевого водопровода.
Отопление котельной осуществляется за счет тепла, излучаемого тепломеханическим оборудованием.
Вентиляция котельной общеобменная, приточно-вытяжная естественная, рассчитанная для обеспечения установленных санитарно-гигиенических требований к температуре, влажности, скорости движения воздуха и содержанию вредных веществ в воздухе рабочей зоны.
